Jak ograniczyć treść oznaczeń przy aparaturze sterowniczej, żeby pozostały czytelne

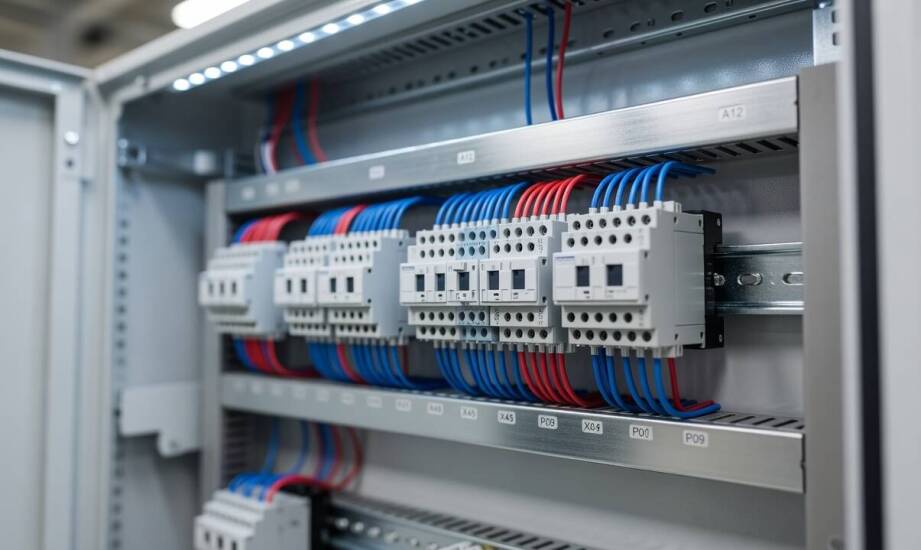

W rozbudowanych szafach sterowniczych gąszcz aparatury i przewodów wymaga precyzyjnej nawigacji. Zbyt obszerne teksty na oznaczeniach utrudniają szybki odczyt, zwłaszcza podczas awarii, gdy liczy się każda sekunda. Technicy utrzymania ruchu zamiast natychmiast identyfikować konkretny obwód, tracą czas na analizowanie długich ciągów znaków. Nadmiar informacji zmniejsza czytelność punktów kontrolnych i zwiększa ryzyko błędów w trakcie prac serwisowych, co może prowadzić do niebezpiecznych pomyłek łączeniowych. Odpowiednio zaprojektowane tabliczki opisowe rozwiązują ten problem, ograniczając komunikat do absolutnego minimum wymaganego do bezpiecznej pracy.

Przeczytaj również: Dlaczego warto postawić na automaty do napojów gorących w szkołach?

Co umieścić na oznakowaniu, a co w dokumentacji?

Fizyczny nośnik zamontowany przy aparaturze musi zawierać wyłącznie kluczowe identyfikatory. Podstawą jest numer referencyjny urządzenia oraz symbol jego głównej funkcji. Pozostałe parametry techniczne, szczegółowe schematy połączeń czy instrukcje serwisowe należy przenieść do dokumentacji szafy lub instrukcji DTR. Taki podział ról sprawia, że oznaczenie pozostaje w pełni czytelne z większej odległości, a inżynier automatyk wie dokładnie, w którym segmencie segregatora szukać reszty danych.

Przeczytaj również: Proces rekrutacji a obsługa prawna - jak uniknąć błędów w zatrudnianiu pracowników?

Ograniczona powierzchnia metalu wymusza stosowanie przemyślanych skrótów i stałej hierarchii informacji. Wiele zakładów opiera się na wytycznych normy IEC 81346, która systematyzuje sposób nadawania oznaczeń referencyjnych dla systemów przemysłowych. Standard ten precyzyjnie definiuje aspekty lokalizacji, funkcji oraz samego produktu. Popularny układ znaków, obejmujący na przykład wskaźniki „+E01 =K01 -Q1”, stanowi tylko jedną z możliwych do zastosowania struktur. Nie jest to sztywna reguła, którą trzeba powielać przy każdym drobnym obwodzie. Zakład produkcyjny może dostosować ten format do własnych potrzeb, zachowując przy tym konsekwencję w całym parku maszynowym.

Przeczytaj również: Jakie są najczęstsze błędy podczas uzyskiwania świadectw energetycznych i jak ich unikać?

Rozbudowywanie treści o dokładną lokalizację szafy czy wersję rewizyjną urządzenia sprawdza się głównie w skomplikowanych instalacjach, rozproszonych na wielu kondygnacjach lub w strefach Ex. W prostych układach sterowania taki dopisek niepotrzebnie zagęszcza przekaz wizualny. Projektant automatyki decyduje o ostatecznym kształcie identyfikatora, oceniając stopień złożoności systemu i przewidywaną częstotliwość ingerencji w dany element.

Wpływ materiału i miejsca montażu na gęstość danych

Odporność zastosowanego nośnika decyduje o tym, czy zredukowana treść przetrwa próbę czasu w trudnych warunkach przemysłowych. Wykorzystanie aluminium anodowanego utrzymuje wysoki kontrast liter przy kontakcie z wilgocią i oparami technologicznymi. Proces anodowania wytwarza niezwykle twardą warstwę tlenkową chroniącą powierzchnię metalu przed korozją. Dzięki temu właściwie przygotowany nadruk zachowuje swoją formę, a ryzyko jego zatarcia podczas rutynowego czyszczenia drastycznie spada. Trwałość takiego rozwiązania zależy jednak od stopnia agresywności środowiska, dlatego ostateczne parametry oznakowania dobiera się do specyfiki konkretnej hali.

Samo miejsce instalacji na terenie rozdzielni również warunkuje ilość dopuszczalnego tekstu. Na głównych drzwiach szafy sterowniczej umieszcza się zazwyczaj szerszy podgląd z numerami obwodów zasilania, tabliczkami znamionowymi całego zestawu i ewentualnymi ostrzeżeniami BHP. Bezpośrednio przy styczniku, falowniku lub przekaźniku na szynie DIN wewnątrz szafy montuje się wyłącznie wąski identyfikator sprzętowy. Z kolei na trasie prowadzenia samego kabla sprawdzają się najkrótsze możliwe kody referencyjne i numery poszczególnych żył. Każdy z tych poziomów przyjmuje zupełnie inną gęstość danych.

Nowoczesne układy elektryczne coraz częściej wykorzystują kody QR lub kody Data Matrix naniesione bezpośrednio obok krótkiego tekstu. Skanowanie takiego elementu przy użyciu tabletu przemysłowego kieruje pracownika do cyfrowej bazy danych z pełną historią przeglądów i schematami. Takie hybrydowe podejście uwalnia fizyczną przestrzeń na metalowym formacie bez jakiejkolwiek utraty dostępu do wiedzy inżynierskiej.

Prawidłowa identyfikacja aparatury w systemach automatyki opiera się na kompromisie między precyzją przekazu a szybkością jego odczytu. Nośnik informacji nie ma zastępować pełnego schematu ideowego, lecz stanowić do niego wyraźny i niezawodny drogowskaz podczas pracy pod presją czasu. Działająca od 2008 roku firma Alumart produkuje specjalistyczne oznakowania z aluminium anodowanego, dostarczając zakładom przemysłowym rozwiązania dopasowane do rygorystycznych wymogów produkcyjnych. Skondensowana treść naniesiona na trwały materiał bazowy skutecznie eliminuje błędy interpretacyjne i zauważalnie usprawnia każdą interwencję serwisową w szafie sterowniczej.
