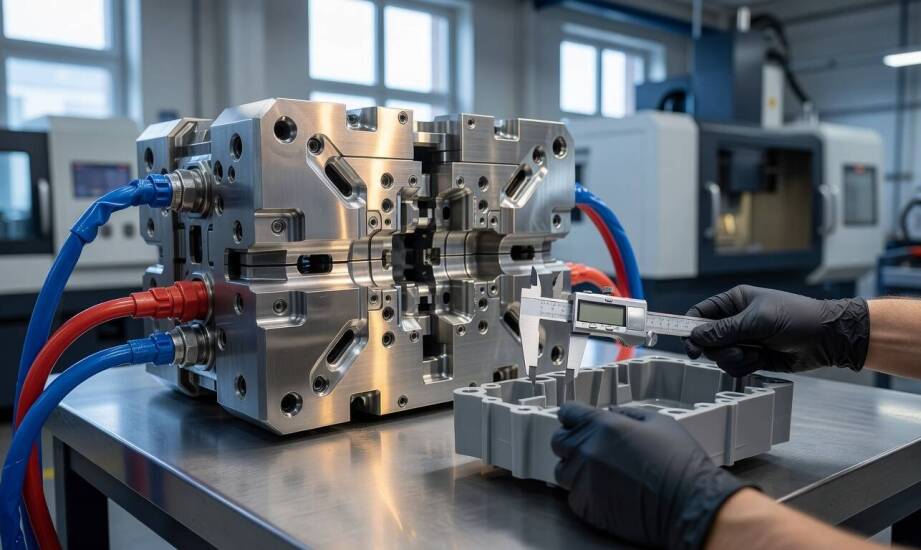

Dlaczego próba wtryskowa nie przesądza jeszcze o gotowości formy do serii

Złudzenie sukcesu pojawia się często przy pierwszych wypraskach. Próba wtryskowa dostarcza detali o wizualnie poprawnej geometrii, ale dopiero dłuższa weryfikacja ujawnia prawdziwą stabilność parametrów temperatury, ciśnienia i czasu chłodzenia. W początkowych cyklach narzędzie dopiero dąży do równowagi termicznej. Nawet minimalne różnice w grubości ścianek lub przepustowości układu chłodzenia powodują zmienny skurcz materiału. Ewentualne problemy z odprowadzaniem nagromadzonego powietrza czy nierównomiernym wypełnieniem gniazd wychodzą na jaw po kilkudziesięciu pełnych cyklach. Narzędzie musi zacząć pracować w reżimie zbliżonym do docelowych obciążeń.

Parametry próby wtryskowej oceniające stabilność narzędzia

Prawidłowe wypełnienie gniazd formujących, zachowanie skurczu liniowego tworzywa oraz brak wypływek to podstawowe kryteria oceny poprawności procesu technologicznego. Czas wypełniania konkretnego gniazda pokazuje dokładny rozkład materiału we wszystkich przestrzeniach formy. Skurcz liniowy zależy od rodzaju granulatu i grubości ściany, a jego wartość zazwyczaj waha się od 0,4 % do 1,5 %. Ten parametr musi pozostać absolutnie stały w kolejnych wtryskach. Stopiona masa tworzywa pod wpływem zbyt wysokiego ciśnienia czasem wnika w mikroszczeliny między połówkami formy. Powstają wtedy wypływki, które sygnalizują nadmierne obciążenie układu lub fizyczne zużycie powierzchni uszczelniających. Równie ważnym aspektem jest sprawnie poprowadzone odpowietrzenie gniazd. Kanały wentylacyjne zapobiegają zamykaniu powietrza wewnątrz gniazda i osłabianiu struktury na liniach łączenia strug materiału.

Faza wtrysku i docisku decyduje o ostatecznej gęstości upakowania polimeru w przestrzeni formującej. Samodzielna zmiana jednego parametru wtryskarki rzadko eliminuje zdiagnozowane usterki. Geometria detalu, rozkład kanałów chłodzących i ścieżki prowadzenia stopionego materiału mocno na siebie oddziałują. Zwiększenie prędkości wtrysku poprawia sam stopień wypełnienia gniazd, ale podnosi ryzyko wypływek oraz zmienia rozkład naprężeń wewnętrznych. Skutecznym rozwiązaniem bywa dopiero fizyczna modyfikacja przekrojów kanałów albo dokładna regeneracja krawędzi formujących. Trudności ujawnione podczas kilkudziesięciu testów wskazują na konieczność poprawek narzędziowych. Gdy rozpoczyna się produkcja detali z tworzyw sztucznych, proces musi opierać się na stabilnym narzędziu. Parametry temperaturowe i ciśnieniowe po przejściu 50 do 200 cykli testowych powinny przestać ulegać jakimkolwiek wahaniom.

Wymagania branż AGD, budowlanej i elektrotechnicznej

Różne gałęzie przemysłu nakładają na wypraski odmienne restrykcje jakościowe. Producenci urządzeń AGD oczekują od dostawców nienagannej estetyki powierzchni zewnętrznych oraz rygorystycznych tolerancji wymiarowych, mieszczących się najczęściej w klasach IT 11–13 według normy DIN 16901. Sektor budowlany kładzie nacisk na idealną powtarzalność geometryczną elementów konstrukcyjnych. Wymaga to zachowania ściśle określonego skurczu i eliminacji szkodliwych naprężeń wewnętrznych, które mogłyby prowadzić do pęknięć pod obciążeniem. Elektronika i elektrotechnika stawiają z kolei na wysoką precyzję otworów montażowych oraz niezmienne właściwości izolacyjne korpusów. Nawet dziesiąte części milimetra odchylenia zaburzają późniejszy zautomatyzowany montaż gotowych podzespołów zasilających czy sterujących.

Zgodność próbnych wyprasek z surowymi normami potwierdza gotowość narzędzia do długotrwałej pracy pod dużym obciążeniem. W łódzkiej spółce jawnej Gremi M. Gałka G. Kurczewski serwis form wtryskowych obejmuje zarówno korekty geometryczne, jak i modyfikacje układów termicznych. Narzędziownia funkcjonuje od 1994 roku i dysponuje certyfikatem ISO oraz własnym parkiem maszynowym CNC. Działalność przedsiębiorstwa skupia się na dostarczaniu zoptymalizowanych form dla klientów z wymagających gałęzi przemysłu. Praktyka pokazuje, że precyzyjna obróbka mechaniczna bezpośrednio po wykryciu nieprawidłowości w pierwszej fazie prób drastycznie ogranicza przestoje w docelowej produkcji.

Kiedy wynik próby uznaje się za wystarczający do serii

Moment akceptacji formy wymaga przeprowadzenia wnikliwej analizy zachowania maszyny oraz jakości schłodzonego detalu. Pomyślny przebieg testów oznacza, że wypraski spełniają ustalone wcześniej tolerancje wymiarowe i nie posiadają żadnych skaz powierzchniowych. Stabilność musi jednak obejmować sam przebieg wtrysku przez minimum 100 do 200 powtórzeń. Wszelkie odchylenia ciężaru sztuki, zmiana skurczu na przestrzeni kilku godzin pracy czy zapowietrzenia gniazd stanowią poważny sygnał ostrzegawczy.

Badania laboratoryjne obejmują w takich sytuacjach pomiar geometrii z wykorzystaniem współrzędnościowych maszyn pomiarowych. Różnice odnotowywane między poszczególnymi gniazdami w formach wielokrotnych szybko weryfikują precyzję wykonania układu gorącokanałowego. Zignorowanie tych drobnych odstępstw na etapie przedprodukcyjnym nieuchronnie prowadzi do masowych braków podczas seryjnego wykorzystania narzędzia. Konstruktorzy wprowadzają wtedy odpowiednie poprawki w ukształtowaniu gniazda lub optymalizują obieg czynnika chłodzącego przed ostatecznym zwolnieniem formy do pełnego użytku.
